ООО НПП "Термико"



ДАТЧИКИ

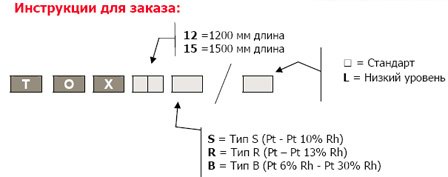

Для измерения температуры и активности кислорода расплавленной стали в кислородных конвертерах, электродуговых печах, индукционных печах и различных литейных ковшах. Датчики TOX имеют термопару для измерения температуры и тубулярный тигель из MgO стабилизированного ZrO2 в качестве измерительного модуля активности кислорода. Достаточно надеть термопару на удлинительное приспособление и погрузить ее в расплавленный металл, чтобы быстро получить измерение температуры и кислородной активности на подключенном цифровом оборудовании. В зависимости от применения имеется также защита от брызг.

Подтверждая надежное покрытие диапазона от 1 до 2000 промилле O2, датчики TOX обеспечивают быстрое и точное измерение.



Технические характеристики:

  • Элемент термопары: S (Pt - Pt 10% Rh), либо R (Pt - Pt 13% Rh), либо B (Pt 6% Rh - Pt 30% Rh);
  • датчик O2: тубулярный тигель ZrO (MgO стаб.), контрольные данные Cr-Cr2O3, Внутренний проводник: провод Mo, Наружный проводник: Сталь;
  • Точность: 0 + 3°C при 1554°С, ± (от 5 до 10) мВ (в зависимости от уровня активности кислорода);
  • Калибровка: DIN 43710 - IPTS 68;
  • Шлаковый колпачок: Сталь, покрытая бумагой;
  • Длина трубки: 1200 мм и 1500 мм (другая длина по заказу);




ДАТЧИКИ

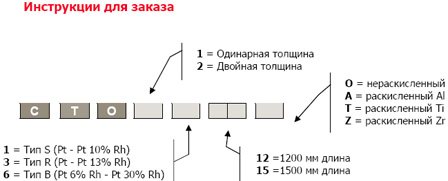

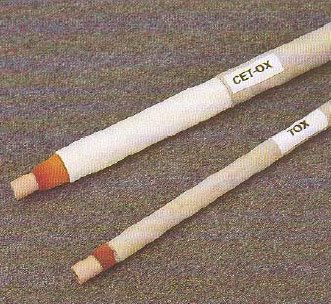

Погружные комбинированные пробоотборники CET-OX

Это сочетание погружного датчика TOX и погружного пробоотборника SUPERSAMP, одинарной или двойной толщины, специально предназначенного для экономии рабочего времени в процессе производства. Проба металла для лабораторного анализа отбирается одновременно с замером температуры и активности кислорода при погружении.

Для использования CET-OX с существующими удлинительными приспособлениями TOX не требуется никакой адаптации. Операция по забору пробы "направляется" последовательными устройствами в ходе замера, позволяя добиться лучшей повторяемости, и снижая также продолжительность плавки от выпуска до выпуска. CET-OX используется также с системами автоматического погружения.

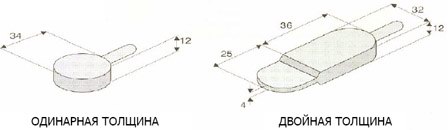

Форма и размер образца:





ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Линейные цифровые индикаторы SIDERTEMP/A3-II

SIDERTEMP/A3-II является цельным микропроцессорным компьютерным блоком для точных замеров температуры расплавленной стали и определения кислородной активности. На передней панели расположены три последовательных лампочки, указывающие оператору на состояние измерения и время его завершения. Для точности проверки, прибор оснащен устройствами самодиагностики.

Цифровой индикатор SIDERTEMP/А3-II/P аналогичен SIDERTEMP/A3-II, но он имеет также встроенный цифровой принтер, автоматически регистрирующий измеренные величины, время (часы - минуты) и дату (день - месяц) операции. По запросу возможна также распечатка данных "Heat N." (Теплота N.) и "measuring point N." (Точка измерения N.). Печатная схема принтера включает батарею с автоподзарядом для внутренних часов.
SIDERTEMP/A3-II SIDERTEMP/A3-II/P


SIDERTEMP/A3-R аналогичен по характеристикам с SIDERTEMP/A3-II, но сконструирован в 19" ячейке стойки для монтажа в панели аппаратной.


Технические характеристики:

  • Диапазоны: 1100-1800°C (возможен другой по заказу), 1 - 1999 промилле O2 / - 300 - 300 мВ, Расчет углерода (> 150 промилле O2) - Остаточный алюминий (< 20 промилле O2);
  • Калибровки: S или R или B - °C или °F (легкий выбор для пользователя);
  • Точность: ± 0,1% диапазона;
  • Дисплеи: высота 25 мм, типа СИД, красный;
  • Выход: 20 мА последовательный контур для ПЛК, удаленный дисплей или принтер (По заказу: аналоговый RS-232C, 4-20 мА, с двоично-десятичным кодом, PROFIBUS DP);
  • Встроены: Последовательные сигнальные лампочки и устройства самодиагностики;
  • Корпус: металлический; 300(ширина) x 290(высота) x 370(глубина) мм (панель): 483(ш) x 130(в) x 285(г) mm (19" стойка);
  • Питание: 120 или 220 В - 50/60 Гц – 50 ВА;

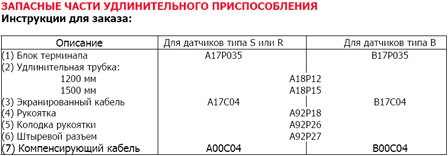

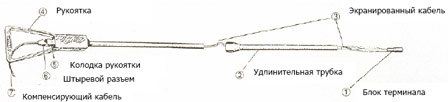

КОМПЛЕКТЫ УДЛИНИТЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ
Состоят из стальных трубок с поляризованными и компенсированными соединителями для крепления датчиков ТОХ и комбинированных пробников CET-ОХ. Внутренний 4-жильный жаропрочный омедненный кабель с изоляцией окисью магния позволяет выполнять точные измерения температуры при погружении, выдерживая при этом жар печи.Для использования термопар погружения SUPERTEMP (только температура), и комбинированных пробников CET (температура + проба) дополнительной адаптации не требуется. Приспособление может поставляться прямой или изогнутой формы (угол сгиба следует указать).
