ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ В РАСПЛАВЛЕННОМ МЕТАЛЛЕ
ДАТЧИКИ

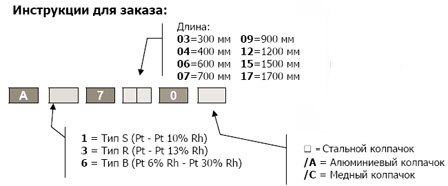

Термопары погружения SUPERTEMP
Для измерения температуры расплавленного металла в кислородных конвертерах,
электродуговых печах, индукционных печах, доменных печах и различных типах
литейных ковшей термопары погружения SUPERTEMP являются одним из стандартов
сталеплавильной промышленности.
Достаточно надеть термопару на удлинительное приспособление и погрузить ее в
расплавленный металл, чтобы быстро получить измерение температуры на
подключенном цифровом оборудовании. В зависимости от применения имеется также
защита от брызг.
Пройдя испытания на миллионах погружений, SUPERTEMP обеспечивает быстрое и
надежное измерение.
Технические характеристики:
- Элемент: S (Pt - Pt 10% Rh), либо R (Pt - Pt 13% Rh), либо B (Pt 6% Rh - Pt 30% Rh);
- Точность: 0 + 3°C при 1554°С
- Калибровка: DIN 43710 - IPTS 68
- Длина трубки: От 300 до 1800 мм (по заказу возможна другая длина)
- Шлаковый колпачок: Сталь (имеется Al или Cu)

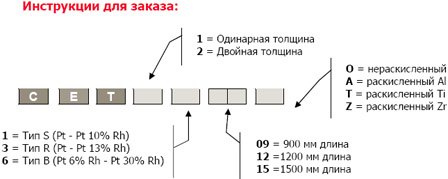

Погружные пробоотборники Сombi CET (температура ванны + проба)

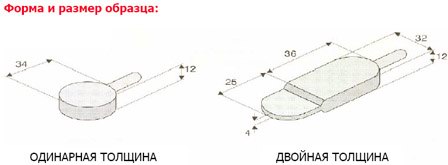

Эти датчики представляют собой сочетание термопары погружения
SUPERTEMP и погружного пробоотборника SUPERSAMP, одинарной
или двойной толщины. Проба металла для лабораторного анализа отбирается
одновременно с замером температуры при погружении.
Для использования CET с существующими фурмами SUPERTEMP не требуется
никакой адаптации. Действия оператора «направляются»
последовательными устройствами, позволяя добиться лучшей повторяемости,
и снижая также продолжительность плавки от выпуска до выпуска. CET
используется также с системами автоматического погружения.
ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Линейные цифровые индикаторы SIDERTEMP-II
SIDERTEMP-II является цельным микропроцессорным блоком для точных замеров
температуры. На передней панели расположены три последовательных лампочки,
указывающие оператору на состояние измерения и время его завершения. Для точности
проверки прибор оснащен устройствами самодиагностики.
Цифровой индикатор SIDERTEMP-II/P аналогичен SIDERTEMP-II, но он имеет также
встроенный цифровой принтер, автоматически регистрирующий измеренные величины, время
(часы - минуты) и дату (день - месяц) операции. По запросу могут также распечатываться
величины «Heat N.» (Теплота N.) и «measuring point N.» (Точка измерения N.). Печатная схема
принтера включает батарею с автоподзарядкой для внутренних часов.
 |
 |
| SIDERTEMP-II |
SIDERTEMP-II/P |
 |
SIDERTEMP-R аналогичен по характеристикам с SIDERTEMP-II, но сконструирован в 19" ячейке стойки для монтажа в панели аппаратной. |
Технические характеристики:
- Диапазон: 1100-1800°C (возможен другой по заказу);
- Калибровки: S или R или B - °C или °F (легкий выбор для пользователя);
- Точность: ± 0,1% диапазона;
- Дисплеи: высота 25 мм, типа СИД, красный;
- Выход: 20 мА последовательный контур для ПЛК, удаленный дисплей или принтер (По заказу: аналоговый RS-232C, 4-20 мА, с двоично-десятичным кодом, PROFIBUS DP);
- Встроены: Последовательные сигнальные лампочки и устройства самодиагностики;
- Корпус: металлический; 300(ширина) x 290(высота) x 370(глубина) мм (панель): 483(ш) x 130(в) x 285(г) mm (19" стойка);
- Питание: 120 или 220 В - 50/60 Гц – 50 ВА;

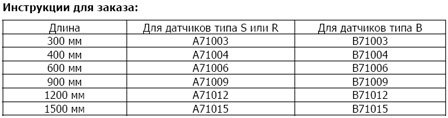

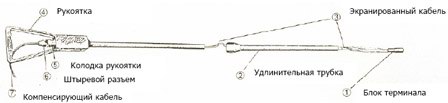

КОМПЛЕКТЫ УДЛИНИТЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ
Состоят из стальных трубок с поляризованными и компенсированными соединителями
для крепления только датчика SUPERTEMP и комбинированных пробников CET.
Внутренний 2-жильный жаропрочный омедненный кабель с изоляцией окисью магния
позволяет выполнять точные измерения температуры при погружении, выдерживая
при этом жар печи. Приспособление может поставляться прямой или изогнутой формы
(угол сгиба следует указать).

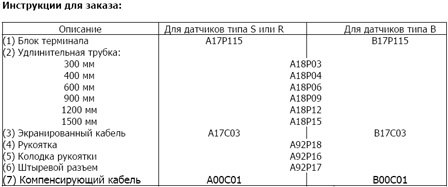

ЗАПАСНЫЕ ЧАСТИ УДЛИНИТЕЛЬНОГО ПРИСПОСОБЛЕНИЯ
